Descrição

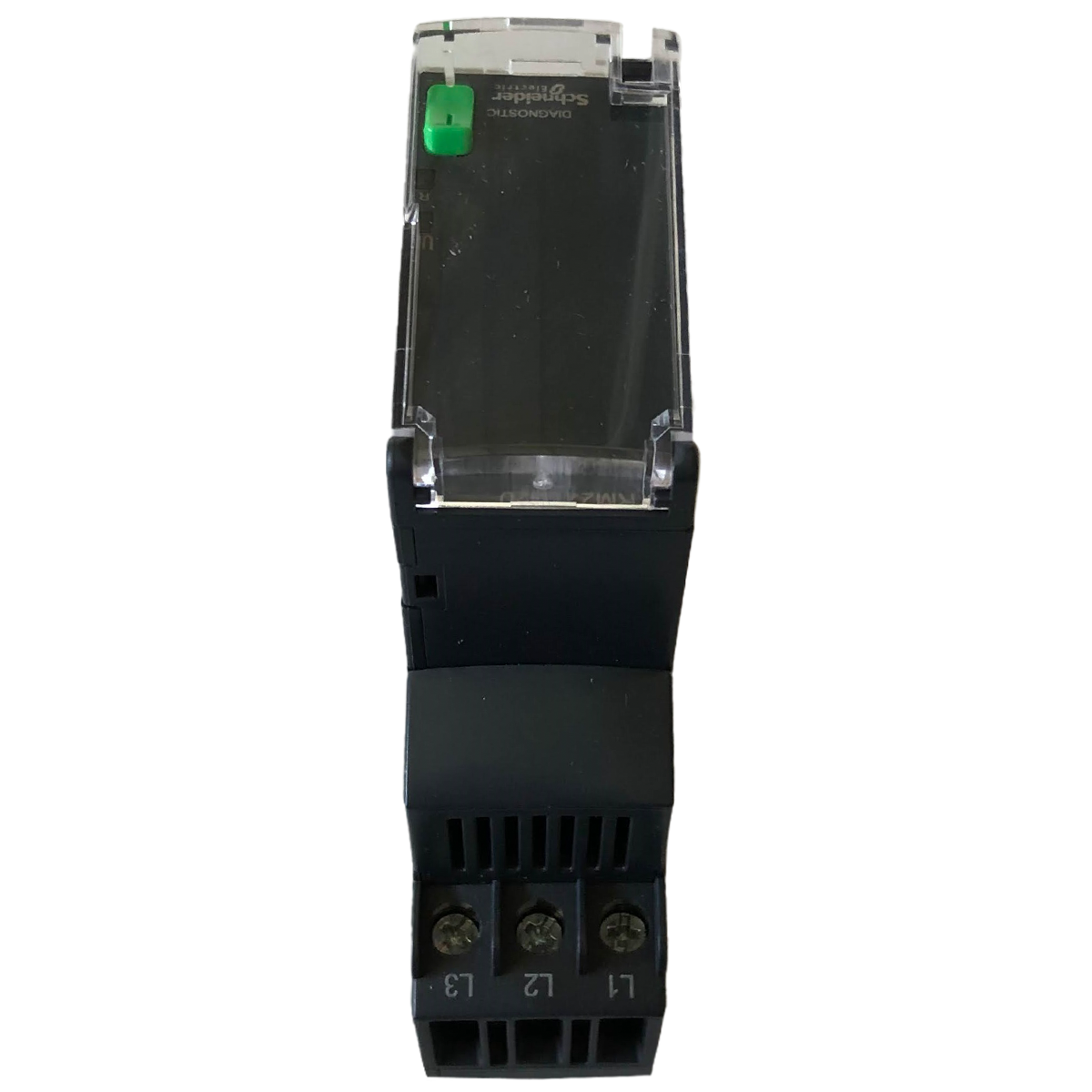

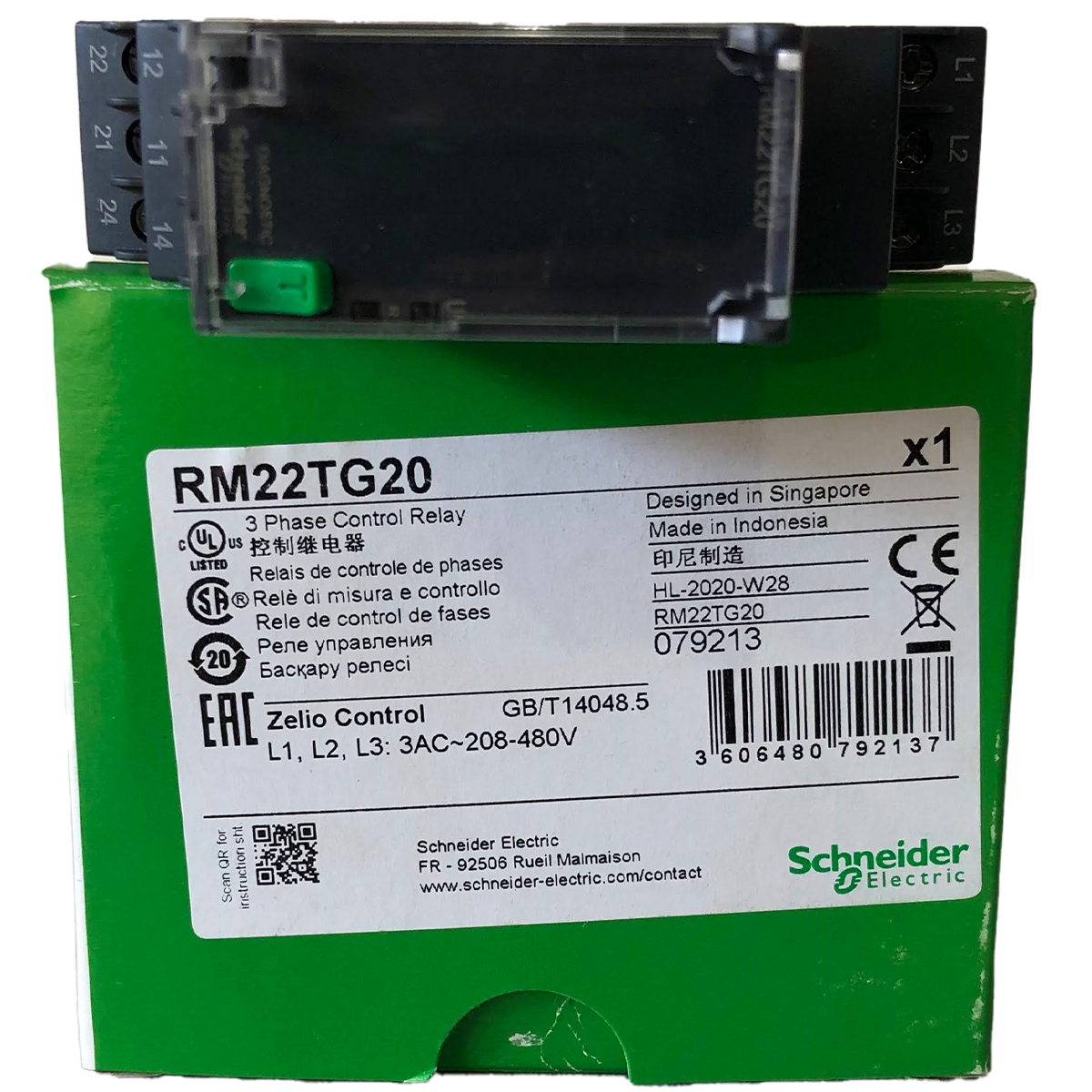

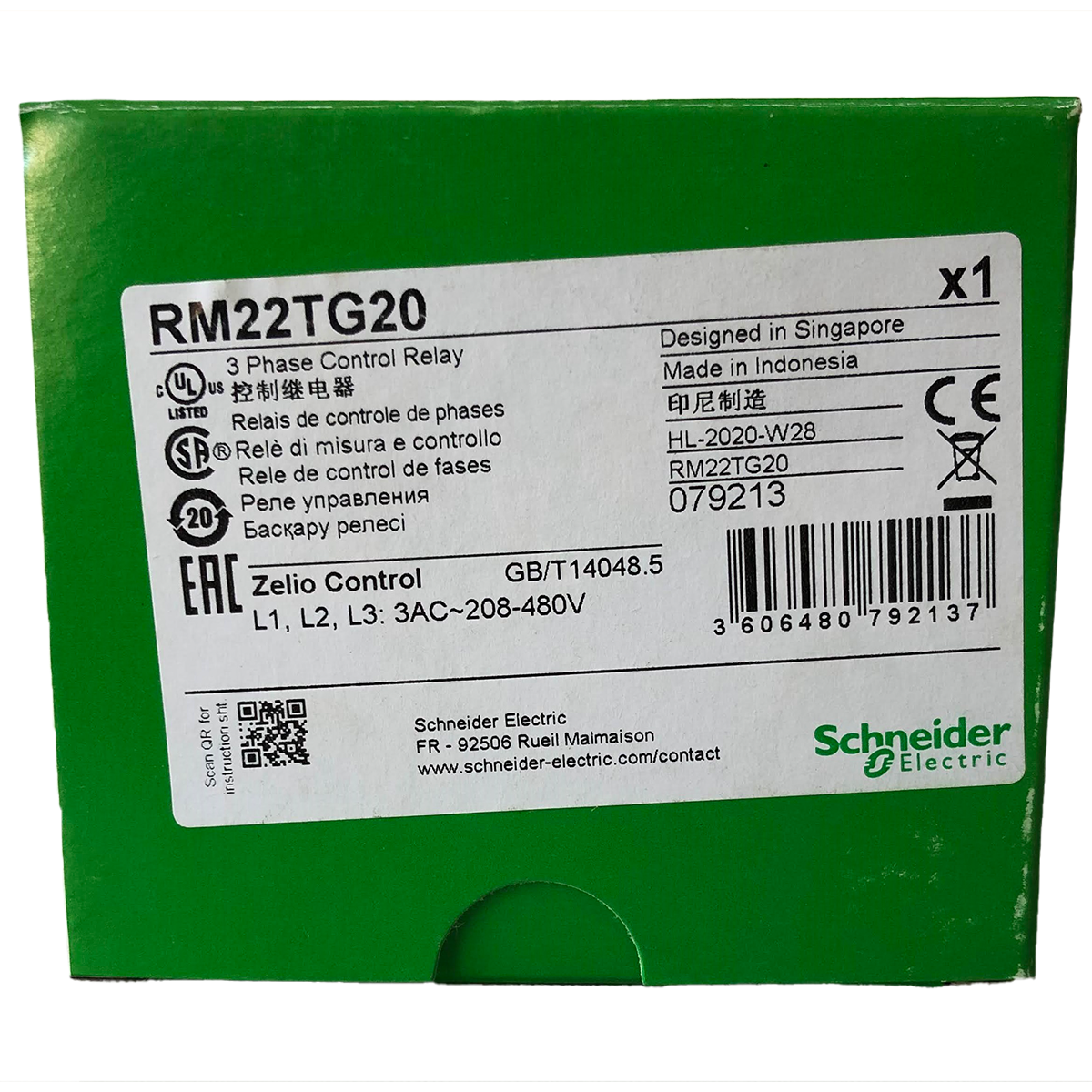

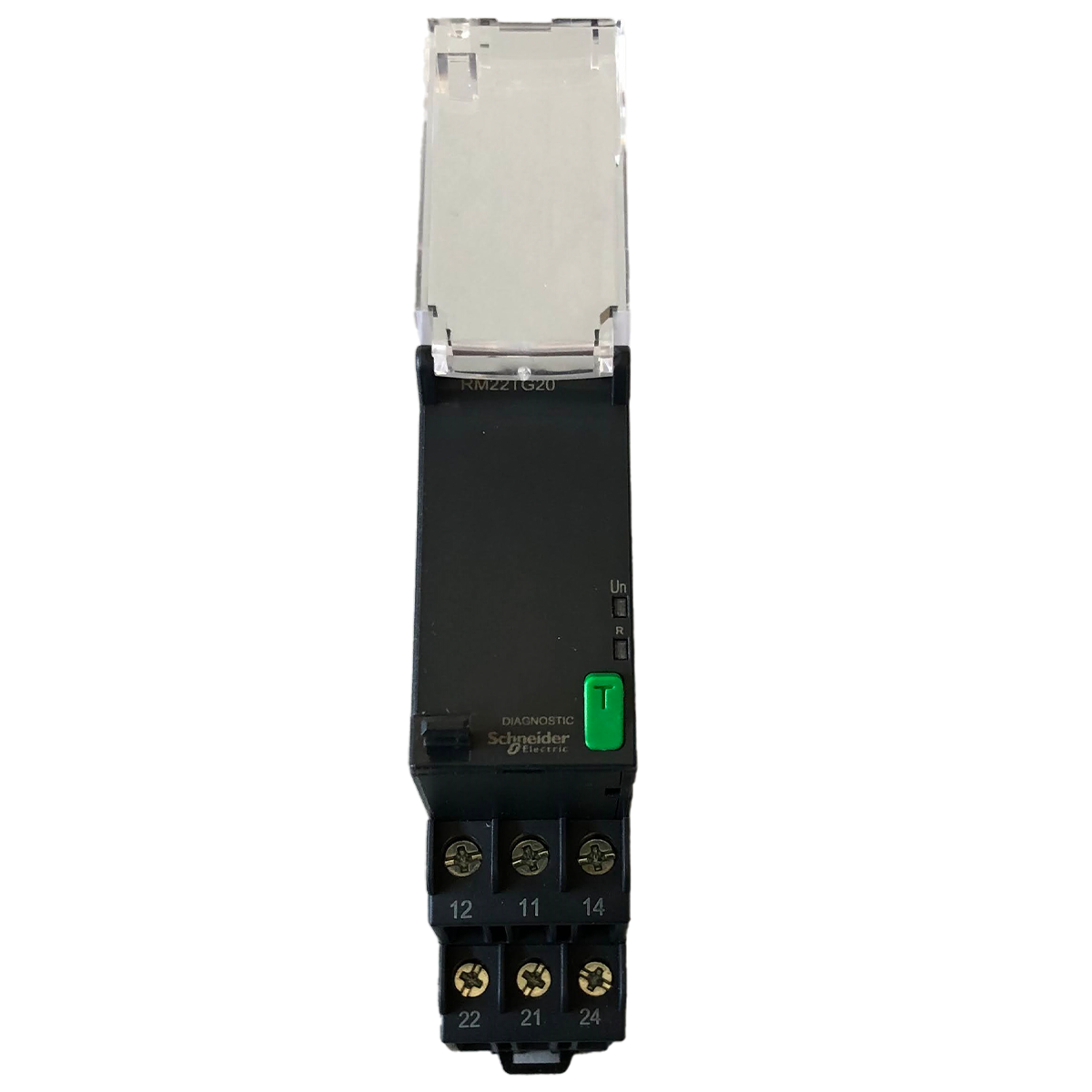

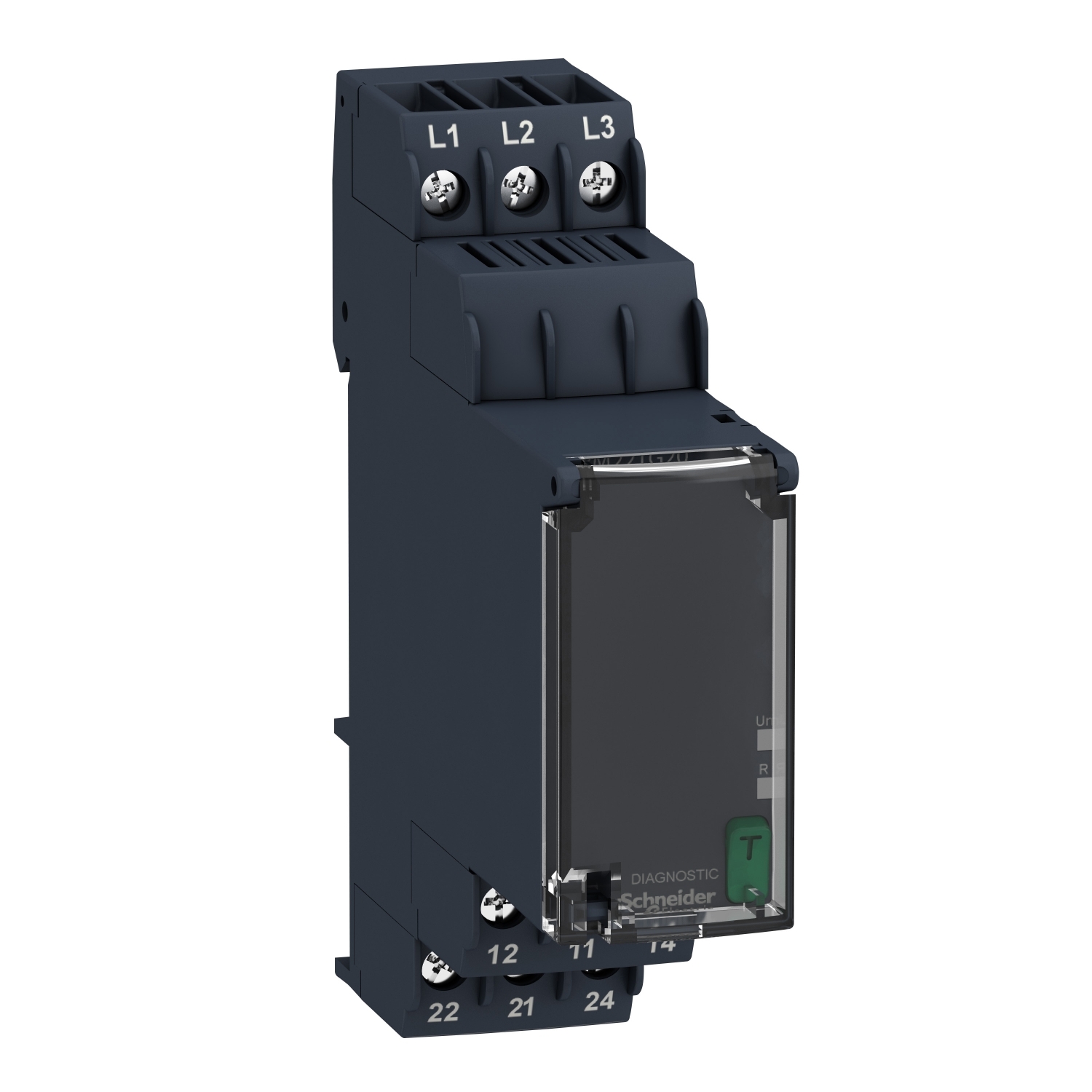

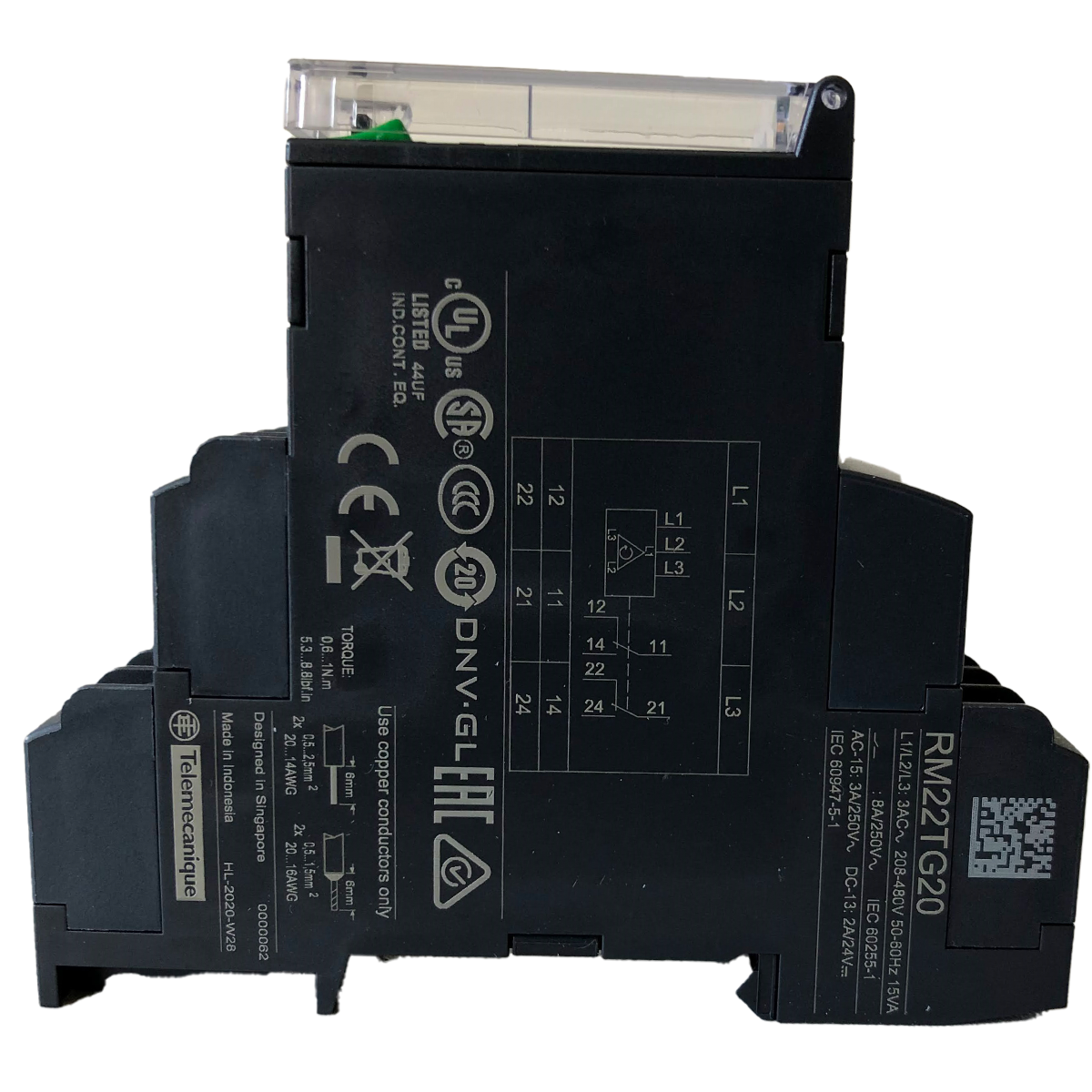

RELÉ DE CONTROLE/MEDIÇÃO TRIFÁSICO FUNÇÃO DUPLA 2NAF 183-528V SCHNEIDER – RM22TG20

Principal
Linha de produto
Relés de Controle Zelio
Tipo de produto ou componente
Relé de controle trifásico
Tipo de relé
Relé de controle
Número de fases da rede
Trifásico
Relé
RM22TG
Parâmetros de monitoramento do relé
Sequência de fase
Detecção de falha de fase (2 ou mais cortes de fase)
Tipo de atraso
Sem
capacidade de comutação em VA
2000 VA
Faixa de Medição
183…528 V Tensão CA
Tipo e composição dos contatos
2 F/A
Complementar
tempo de reset
1500 ms na tensão máxima
Tensão de comutação máxima
250 V CA
corrente de comutação mínima
10 mA a 5 V CC
corrente de comutação máxima
8 A CA
Tensão nominal de alimentação [Us] 208 … 480 V CA
limites de tensão de alimentação
183…528 V CA
operating limits
183…528 V CA
Potência Consumida (VA)
15 VA a 48 V CA 60 Hz
limiar de detecção da tensão
< 100 V CA
supply voltage frequency
50..60 Hz +/- 10 %
contatos de saída
2 F/A
aumento de atraso na inicialização
650 ms
tempo de resposta
<= 200 ms
categoria de sobretensão
III conforme IEC 60664-1
III conforme UL 508
resistência de isolamento
> 100 MOhm a 500 V CC conforme IEC 60255-27
