Descrição

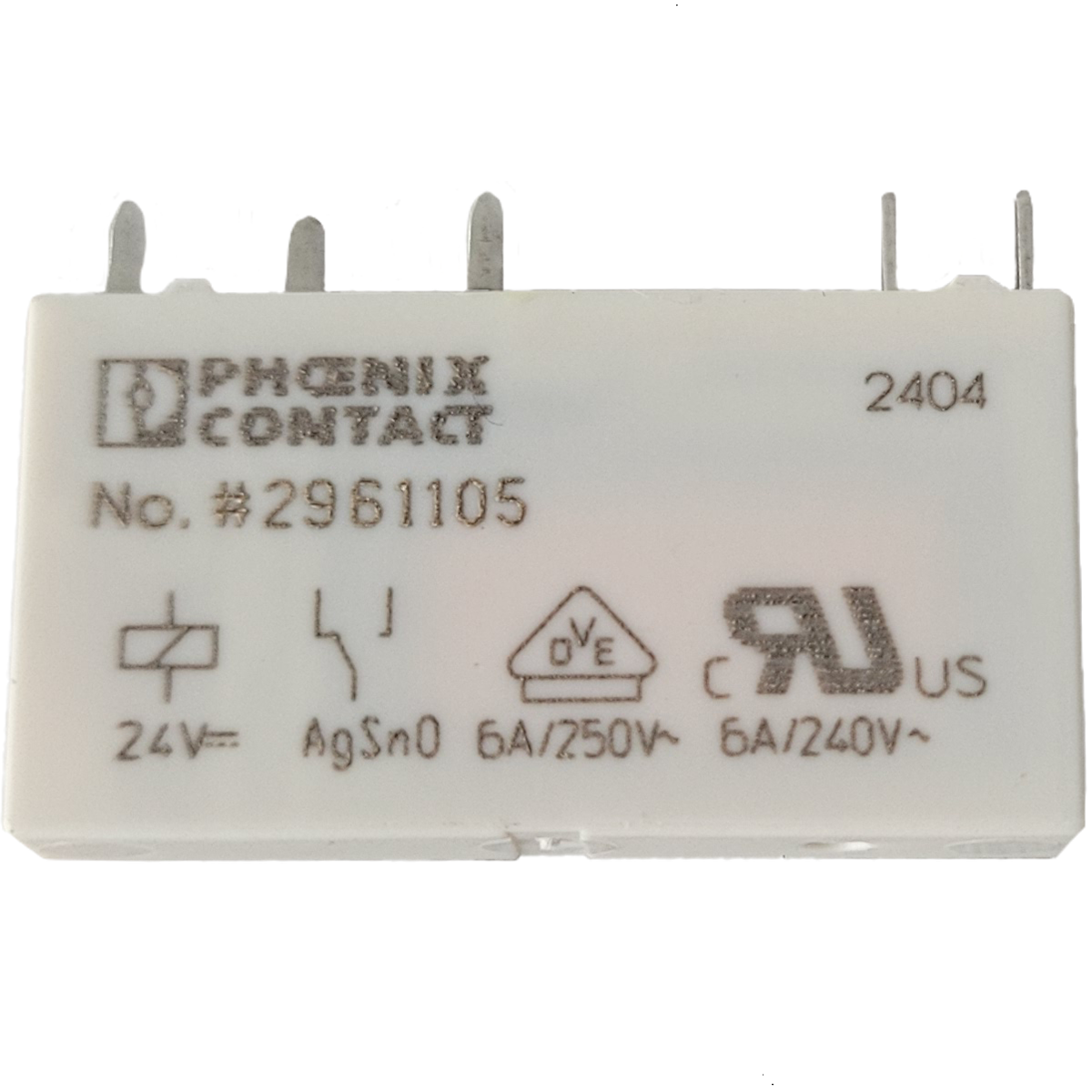

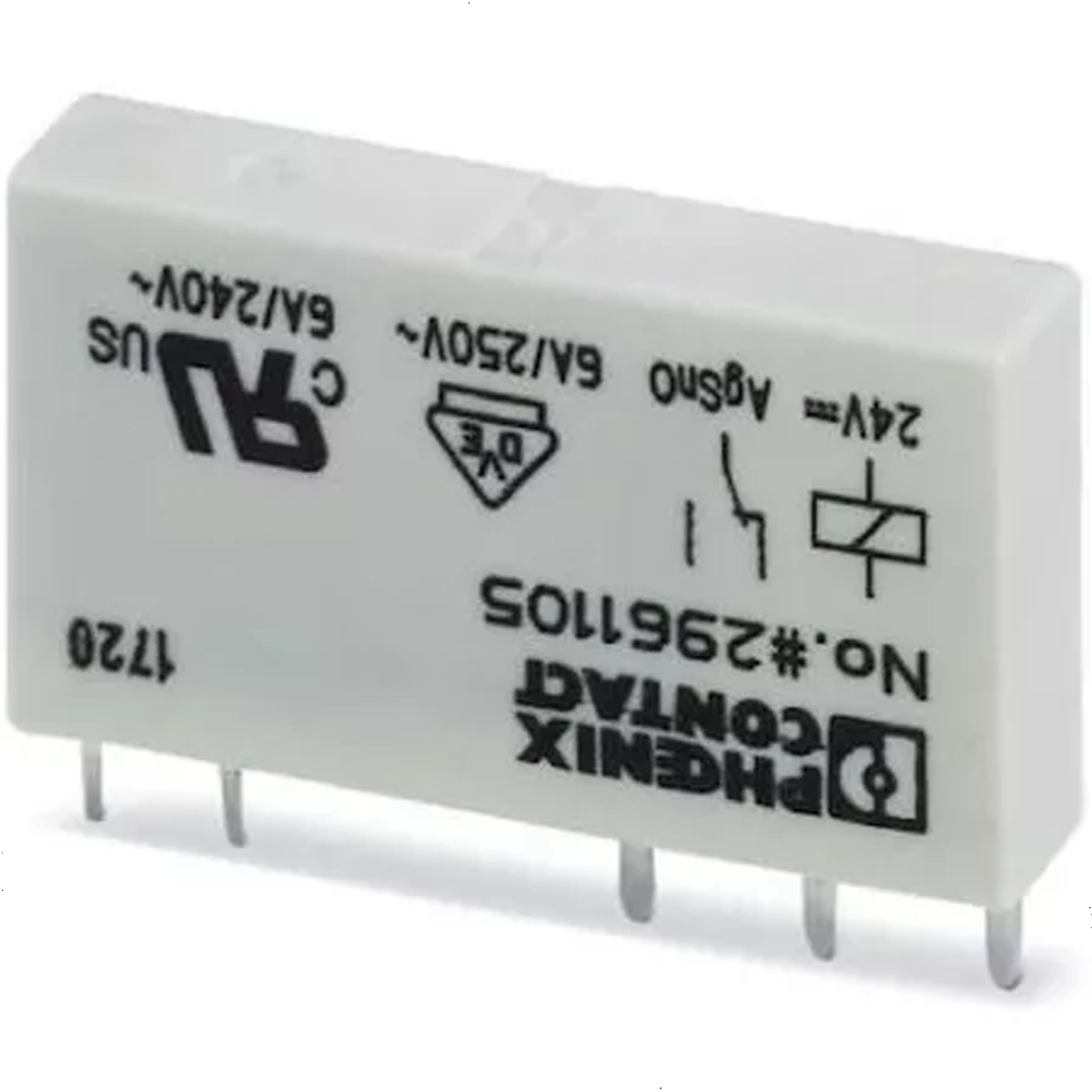

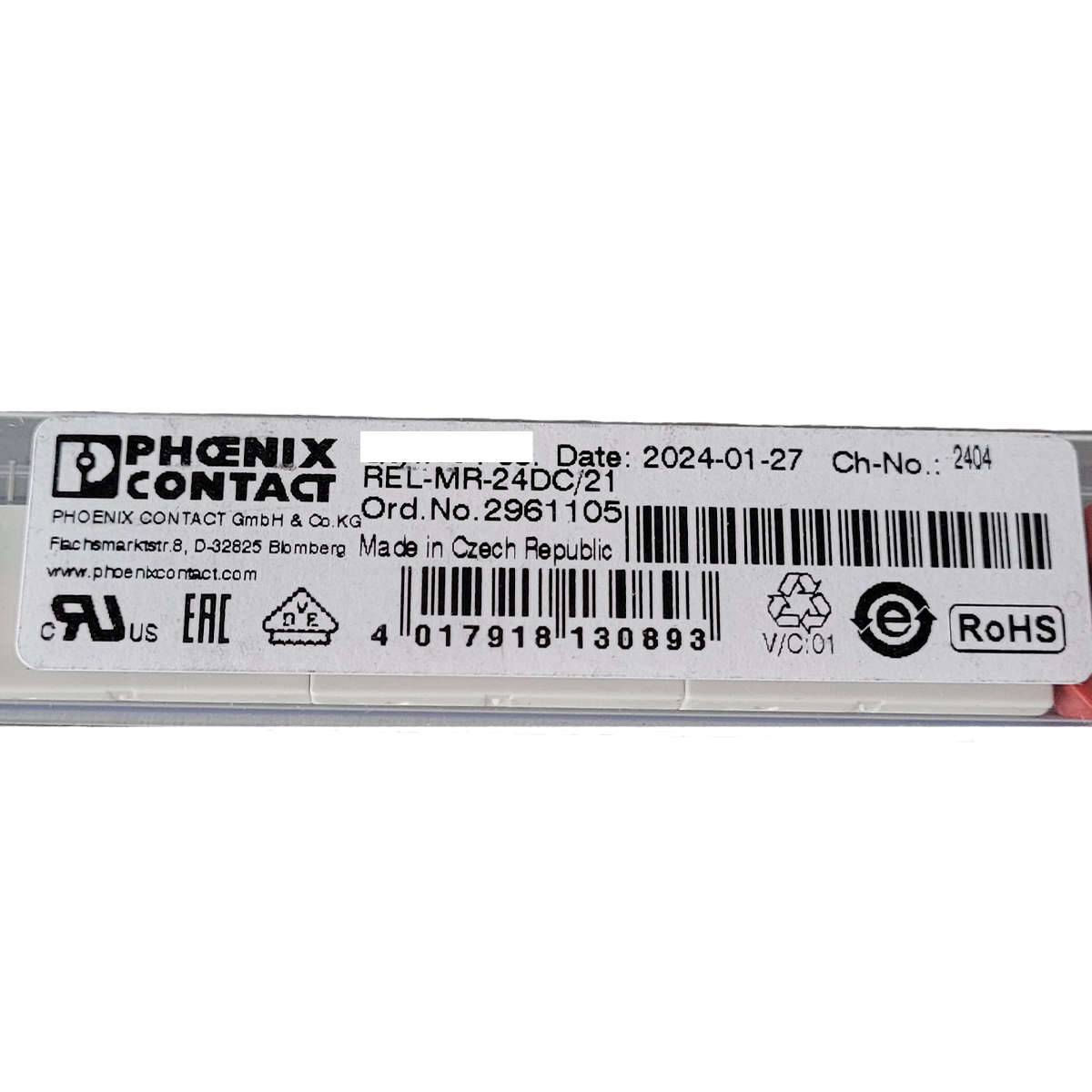

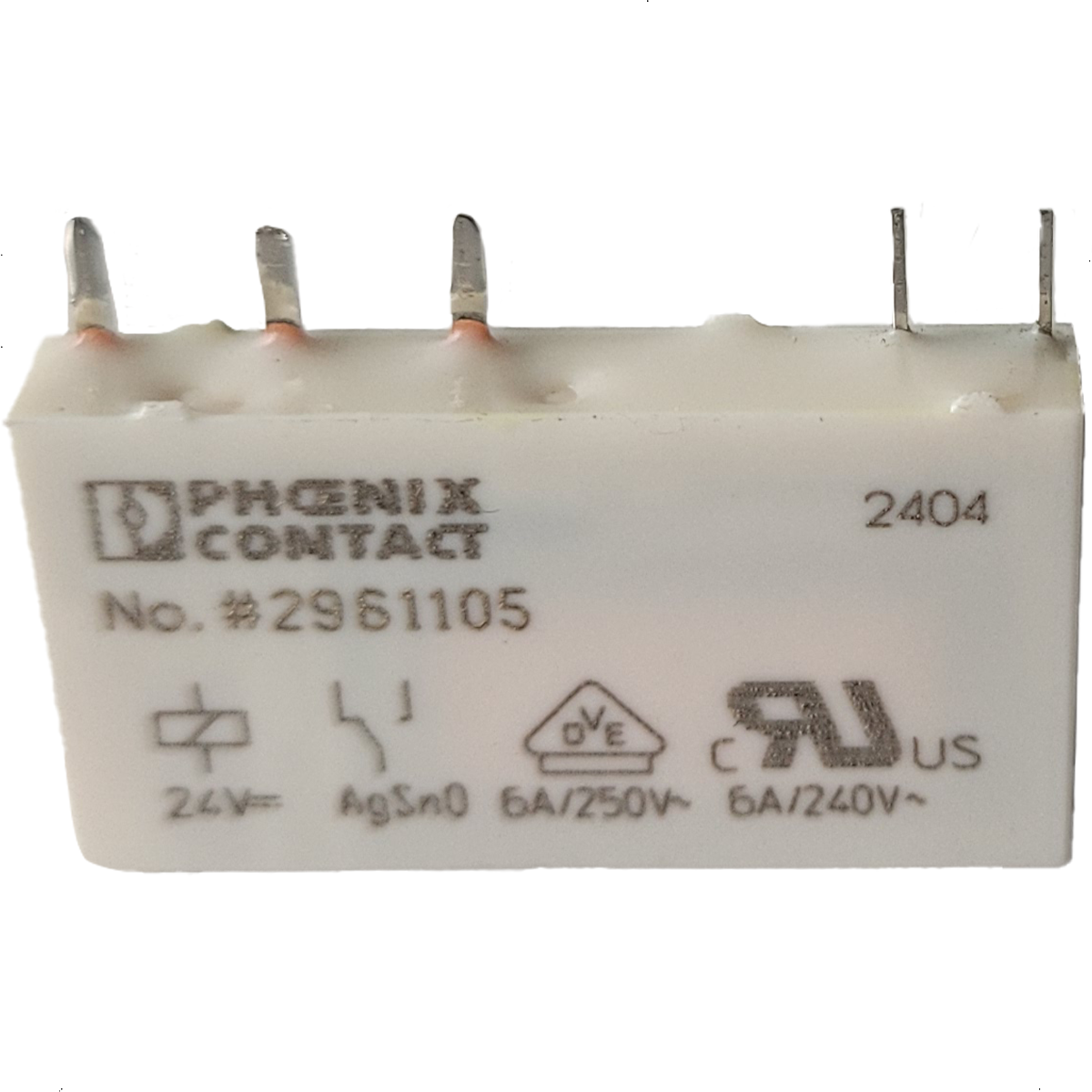

Relé Único 24v Slim 2961105 Phoenix 1 Naf Rel-mr-24dc/21

Propriedades de Artigo

Tipo de Produto: Relé Individual
Modo Operacional: 100 % ED
Vida Útil Mecânica: 2x 107 ciclos de manobras

Propriedades de Isolamento

Categoria de Sobretensão: III
Grau de Impurezas: 3

Características Elétricas

Potência de Dissipação Máxima com Condição Nominal: 0,17 W
Tensão de Teste (Enrolamento/contato): 4 kV AC (50 Hz, 1 min., enrolamento/contato)

Dados de Entrada

Tensão nominal de entrada UN: 24 V DC
Faixa de Tensão de Entrada: 14,4 V DC … 66 V DC
Comportamento de Comutação do Acionamento: Monoestável
Acionamento (Polaridade): Bipolar
Típica Corrente de Entrada com UN: 7 mA
Tempo de Resposta Típico: 5 ms
Tempo de Retorno Típico: 2,5 ms
Resistência de Bobina: 3390 Ohms+/-10% (a 20 graus celsius)

Dados de Saída

Tipo de Contato de Comutação: 1 contato reversível
Tipo de Contato de Comutação: Contato simples
Material de Contato: AgSnO
Tensão de Comutação Máxima: 250 V AC/DC
Tensão de Comutação Mínima: 5 V (com 100 mA)
Corrente máx. em Regime Permanente: 6 A
Corrente de Ligação Máxima: 10 A (4 s)
Corrente de Comutação Mínima: 10 mA (com 12 V)
Potência de Desligamento (Carga Ôhmica) Máxima: 140 W (com 24 V DC) – 20 W (com 48 V DC) – 18 W (com 60 V DC) – 23 W (com 110 V DC) – 40 W (com 220 V DC) – 1500 VA (com 250 V AC)
Capacidade de Comando: 2 A (com 24 V, DC13) – 0,2 A (com 110 V, DC13) – 0,1 A (com 220 V, DC13) – 3 A (com 24 V, AC15) – 3 A (com 120 V, AC15) – 3 A (com 230 V, AC15)
Carga de Motor Conforme UL 508: 1/4 HP, 240 … 277 V AC (contato normalmente aberto) – 1/6 HP, 240 … 277 V AC (contato normalmente fechado)

Dados de Conexão

Tipo de Conexão: Conexão de Encaixe/Soldável
